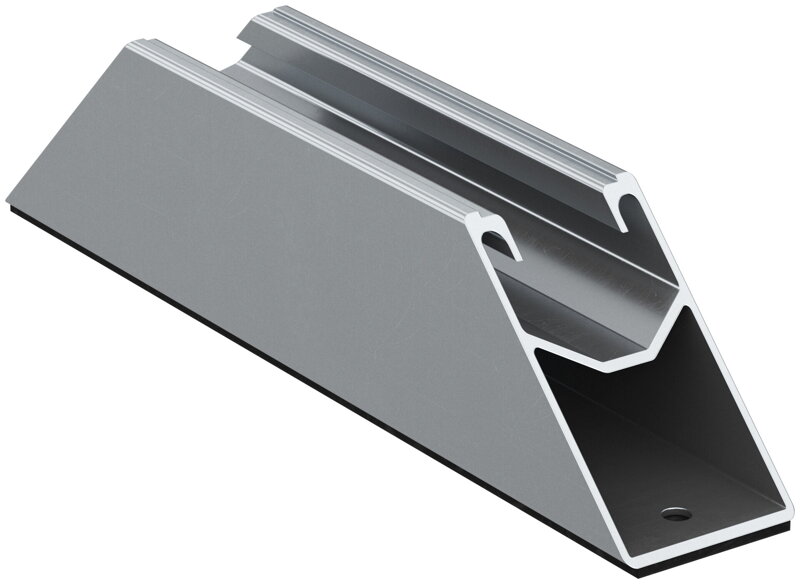

fischer nosník SolarMetal L H50 110 mm EPDM AL, Aluminium

Hlavní výhody

• Montážní prvek k umístění FV panelů s vodorovnou orientací na střechy s trapézovým plechem.
• Výška 50 mm zlepšuje proudění vzduchu po panelem.
• Umožňuje použití optimizérů.
• Připravený pro montáž - šetří čas.
• Používá se s trhacími nýty ALG nebo samořeznými šrouby Solar 6x25 EPDM

Hliníkový prvek k upevnění vodorovně orientovaných FV panelů na střechy s trapézovým plechem

Výhody

• Výška nosníku zvětšuje mezeru mezi panelem a střechou a zlepšuje proudění vzduchu a umožňuje montáž optimizérů.
• Předvrtané otvory pro trhací nýty anebo pro samovrtné šrouby.
• Rychlé upevění díky snadnému přístupu k otvorům.
• Upevnění segmentovým nosníkem předchází potížím s tepelnou roztažností.
• Umístěná těsnicí vrstva EPDM představuje další urychlení montáže.

110 milimetrů dlouhý segment nosníku sloužít k upevnění FV panelů na střechy s trapézovým plechem.Výška 50 mm zlepšuje proudění vzduchu a větrání pod panelem a umožňuje umístění optimizérů, které zlepšují výkon elektrárny. Upevňuje se na hřbety trapézu trhacími nýty nebo samořeznými šrouby. Proto jsou řezy šikmé, aby umožnily přístup kotevního prvku a nářadí. Na spodní straně dlouhé 210 mm je nalepená vrstva pryže EPDM a dva průchozí otvory

Aplikace

• Upevnění vodorovně orientovaných FV panelů na střechy s trapézovým plechem s možností umístění optimizérů.

Stavební materiály

Materiál nosníku:

• Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013

Materiál těsnicí vrstvy:

• Vrstva EPDM o tloušťce 2 mm

Návod k montáži

Materiál nosníku:

• Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013

Materiál těsnicí vrstvy:

• Vrstva EPDM o tloušťce 2 mm

Technické údaje

Váha kg/m: 0.826 [kg/m]
Výška: 50 [mm]
Délka: 210 [mm]
Průměr otvoru: 5.5 [mm]
Průřez profilu: 3.06 [cm²]
Moment setrvačnosti: 7.01 [cm4]
Moment setrvačnosti: 8.46 [cm4]
Modul průřezu: 3.38 [cm³]
