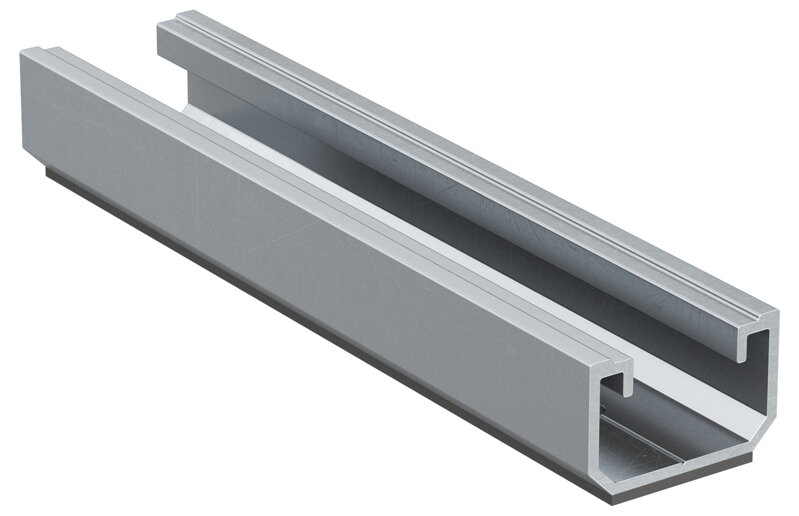

Segment nosníku fischer SolarMetal L H25 180 mm EPDM AL pro FV panely

Profil pro upevnění fotovoltaických panelů na střechy z trapézového plechu

Výhody

• Systém upevnění pomocí segmentů šetří materiálové náklady a snižuje množství skladových zásob.
• Těsnicí vrstva EPDM účinně zabraňuje průniku vody do konstrukce střechy.
• Předvrtané upevňovací otvory šetří čas na stavbě.

Aplikace

• Upevnění FV panelů na střechy s trapézovým plechem orientovaných příčně na průběh vln.

Stavební materiály

Materiál nosníku:

• Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013

Materiál těsnicí vrstvy:

• Vrstva EPDM o tloušťce 2 mm

Návod k montáži

Materiál nosníku:

• Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013

Materiál těsnicí vrstvy:

• Vrstva EPDM o tloušťce 2 mm

Technické údaje

Váha kg/m: 0.58 [kg/m]
Výška: 25 [mm]
Délka: 180 [mm]
Průměr otvoru: 5.5 [mm]
Průřez profilu: 216.64 [cm²]
Moment setrvačnosti: 1.7 [cm4]
Moment setrvačnosti: 5 [cm4]
Modul průřezu: 1.3 [cm³]
Modul průřezu: 2.5 [cm³]
