Hlavní výhody
- Optimalizovaný tvar průřezu zvyšuje efektivitu: rychlejší montáž s velkým rozponem podpor a velkou nosností.
- Do lišty lze umístit všechny úchyty panelů PMU/PMCU i PM-F/PM-C, stejně jako nepředmontované úchyty MF/MC.
- Z odolné hliníkové slitiny AW 6063 T66.

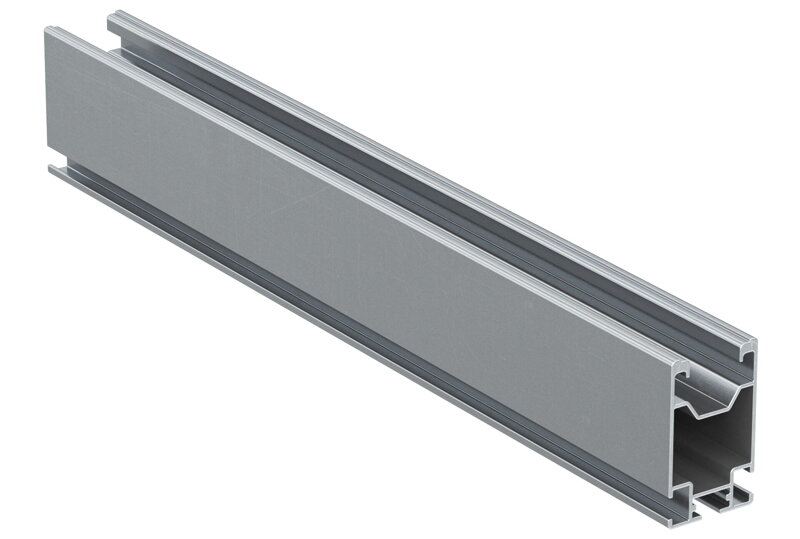

Nosník SolarFish H65 k sestavení konstrukcí s vysokým zatížením a velkým rozponem podpor
Výhody
- Výška profilu 65 mm umožňuje umístit na lištu velké zatížení při velkém rozponu podpor.
- Do horní drážky lze umístit všecny typy úchytů fotovoltaických panelů.
- Délka lišty 4,85m snižuje podíl odpadu.
- SolarFish H65 lze k podporám upevnit na spodní i boční drážky buď šroubem SKS se šestihrannou hlavou nebo T-šroubem RHS.
Nosník SolarFish H65 z lehké hliníkové slitiny je vhodný k sestavení podpůrných konstrukcí FVE na šikmých i rovných střechách. K dalším přednostem kromě všestrannosti patří rychlá a snadná montáž. Do bočních a spodní drážky lze umístit šroub se šestihrannou hlavou SKS M8 nebo T-šroub RHS. Horní upínací drážka pojme posuvnou matici FCN AL např. k sestavení křížení pomocí lomeného úchytu MW a samozřejmě slouží k upevnění úchytů fotovoltaických panelů. Optimalizovaná délka lišty snižuje podíl odpadních odřezků. Na sedlové střechy s pálenou taškou se lišta upevňuje pomocí střešních háků RH nebo GT, na vlnité střešní krytiny pomocí kombišroubů STSI nebo STSR a k upevnění na falcovaný plech se používají falcové upínky DLAK. Základ konstrukce na plochých střechá tvoří trojúhelníkové rámy STFS nebo STFN.
Aplikace
Zhotovení nosných konstrukcí pro FVE na šikmých i plochých střechách.
Technické údaje
Váha kg/m: 1.14 [kg/m]
Výška: 65 [mm]
Délka: 4850 [mm]
Průřez profilu: 4.23 [cm²]
Moment setrvačnosti: 20.41 [cm4]
Moment setrvačnosti: 8.96 [cm4]
Modul průřezu: 6.1 [cm³]
Modul průřezu: 4.65 [cm³]
