Hlavní výhody
- Hospodárný prvek při konstrukci velkých sestav FV panelů na střechu z trapézového plechu.
Profil pro upevnění fotovoltaických panelů na střechy z trapézového plechu
Výhody
- Systém upevnění pomocí segmentů šetří materiálové náklady a snižuje množství skladových zásob.
- Těsnicí vrstva EPDM účinně zabraňuje průniku vody do konstrukce střechy.
- Předvrtané upevňovací otvory šetří čas na stavbě.

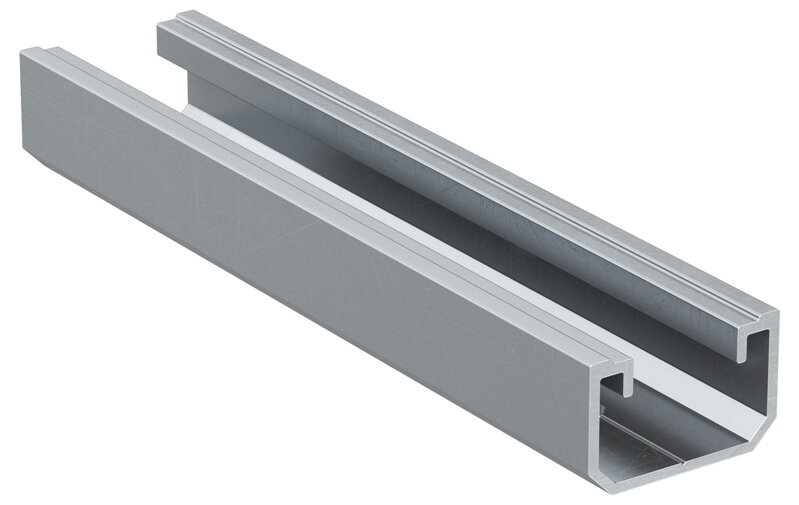

Solar-Metal z hliníku AW 6063 T66 je systémový prvek - nosník určený k upevnění FV panelů na střechy z trapézového plechu. Průřez je optimalizován pro upevnění podél vrchní vlny trapézového plechu, což umožňuje upevnění FV panelů orientovaných na šířku, tzn. že dlouhá strana panelu je kolmá na průběh vln. Sortiment zahrnuje segmenty 110 a 180 mm a jednu variantu dlouhou 4,45 m k dělení na kusy dle potřeby. Hřbet segmentů je vybavený EPDM vrstvou a předvrtanými otvory s průměrem pro trhací nýt ALG a samořezný šroub Solar-Screw 6x25 s EPDM. K přednostem systému patří použitelnost nezávisle na velikosti FV panelů.
Aplikace
- Upevnění FV panelů na střechy s trapézovým plechem orientovaných příčně na průběh vln.
Stavební materiály
Materiál nosníku:
- Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013
Materiál těsnicí vrstvy:
- Vrstva EPDM o tloušťce 2 mm
Návod k montáži
Materiál nosníku:
- Slitina hliníku EN AW 6060 T66 podle EN 755-2:2013
Materiál těsnicí vrstvy:
- Vrstva EPDM o tloušťce 2 mm
Technické údaje
Váha kg/m: 0.58 [kg/m]
Výška: 25 [mm]
Délka: 4450 [mm]
Průměr otvoru: 5.5 [mm]
Průřez profilu: 216.64 [cm²]
Moment setrvačnosti: 1.7 [cm4]
Moment setrvačnosti: 5 [cm4]
Modul průřezu: 1.3 [cm³]
Modul průřezu: 2.5 [cm³]
