Hlavní výhody
- Výška průřezu umožňuje zvětšit vzdálenost mezi podporami
- Na jeden nosník lze upevnit dva FV panely s rozvržením nad sebou
- Horní drážka v kombinaci s fixační maticí maximálně usnadňuje a urychluje práci
- Optimalizovaná délka umezuje odpadní odřez na minimum
Nosník pro konstrukci solárních elektráren s velkými roztečemi mezi podporami
Výhody
- Maximální přípůstná rozteč podpor je 2500 mm
- Vyšší nosnost v ohybu umožňuje snížit počet podpor
- Profil umožňuje upevnit dva FV panely nad sebe pouze na jeden nosník
- Do bočních a spodních drážek lze umístit šroub SKS nebo RHS. V horní drážce nejlépe fungují předmontované úchyty s fixační maticí
- Optimalizovaná délka nosníků omezuje odpad na minimum

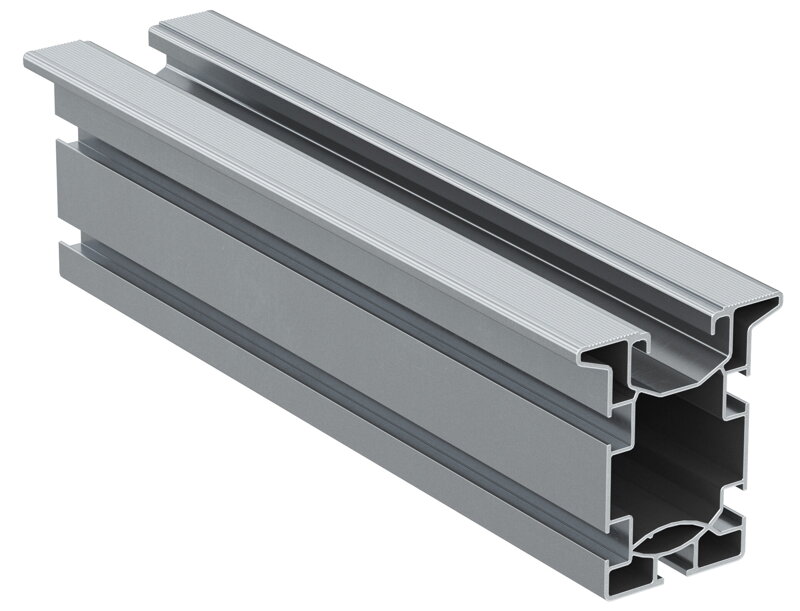

Nosník Solar-mid je díky výšce svého průřezu vhodný ke zhotovení konstrukcí velkých solárních elektráren s velkými vzdálenostmi mezi podporami, např. na průmyslových střechách v kombinaci s trojúhelníkovými rámy. Statický výpočet za vás provede on-line nástroj systému fischer Solar-Fix. Upevněný nosník je připraven na montáž FV panelů pomocí předmontovaných či nepředmontovaných úchytů. Dva nosníky lze snadno spojit pomocí spojky profilů CPN AL, kterou je ovšem nutné používat v páru.
Aplikace
- Individuální uspořádání a speciální konstrukce solárních elektráren
- Instalace FV elektráren na průmyslových střechách
Technické údaje
Váha kg/m: 1.95 [kg/m]
Délka: 4850 [mm]
Průřez profilu: 7.22 [cm²]
Moment setrvačnosti: 62.89 [cm4]
Moment setrvačnosti: 29.98 [cm4]
Modul průřezu: 14.94 [cm³]
Modul průřezu: 11.53 [cm³]
