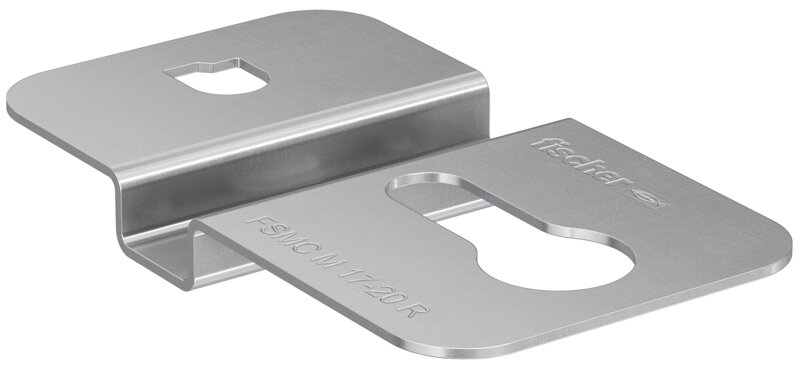

fischer Středová úchytka FSMC M 17-20 nerez R

Hlavní výhody

• Se systémem PV-Clip lze upevnit FV panely bez omezení a vždy bezpečně s ohledem na zatížení.
• Snadná a hospodárná montáž s všestranným využitím.
• S vhodným kotevním prvkem lze úchytky upevnit téměř na jakoukoli dostatečně únosnou zeď nebo konstrukci.
• PV-Clip umožňuje upravit tloušťku mezery mezi panely.

Pro rychlé a snadné upevnění FV panelů na svislou fasádu

Výhody

• Upevnění pomocí násuvné matice FSMN je snadné a rychlé.
• Mezeru mezi panely lze upravit.
• Úchytky jsou vyrobeny z nerezové oceli III. třídy korozivzdornosti a odolají korozivním vlivům běžného vnějšího prostředí po dlouhou dobu.
• Systém je vhodný pro všechny typy rámovaných FV panelů.
• Úchytky lze s vhodným kotevním prvkem upevnit na jakoukoli dostatečně únosnou stěnu, rošt nebo rámovou kostrukci.

Úchytka FSMC M slouží k upevnění rámovaných FV panelů s otvory na zadní straně rámu. Za kulatý otvor se úchytka upevňuje k rámu, otvorem s drážkou se prostrkuje hlava šroubu na rámu dalšího FV panelu. Dřík šroubu pak zaklesne do drážky. Materiál úchytky zajišťuje její dlouhodobou odolnost korozivním vlivům vnějšího prostředí.

Aplikace

Upevnění FV panelů na svislé nosné konstrukce

Stavební materiály

Stěnové konstrukce

• Dřevo
• Beton
• Zdivo
• Trapézové plechy

Nosné rošty, rámové konstrukce

• Hliník
• Ocel
• Dřevo

Návod k montáži

Stěnové konstrukce

• Dřevo
• Beton
• Zdivo
• Trapézové plechy

Nosné rošty, rámové konstrukce

• Hliník
• Ocel
• Dřevo

Technické údaje

Šířka: 110 [mm]
Materiál: Nerezová ocel
Výška: 60 [mm]
drážka: 9 x 15 [mm]
Průměr otvoru: 5.5 [mm]
Tloušťka: 1.5 [mm]
