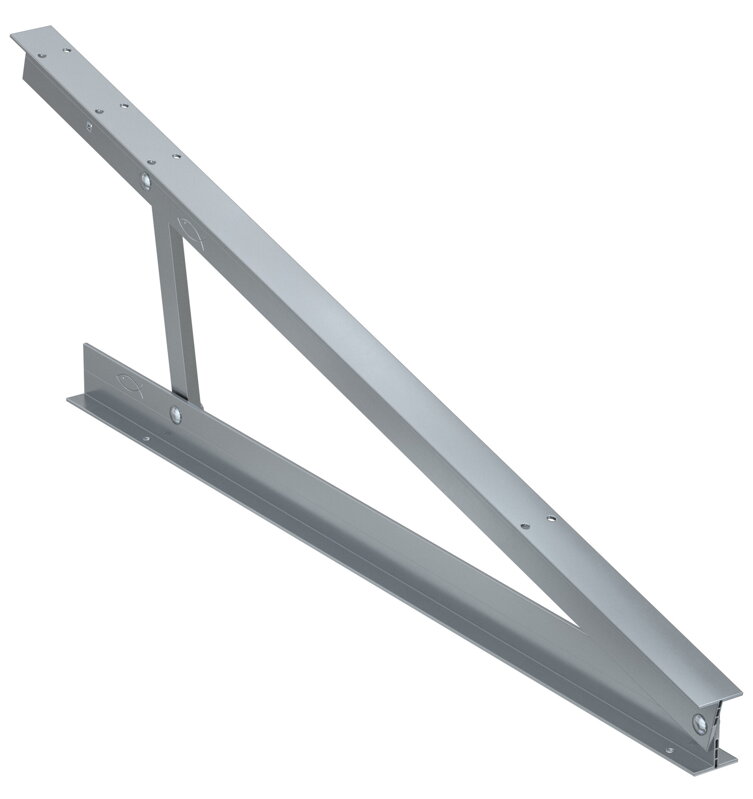

Předmontovaný trojúhelníkový rám STFN 10° - 15°

Hlavní výhody

• Rám je dodáván předmontovaný a s nerezovým spojovacím materiálem k upevnění nosníků Solar
• Materiál rámu zaručuje dlouhodobě spolehlivé a bezpečné upevnění
• Rám je vhodný pro různé aplikace díky polohovatelnosti.

Prvek k sestavení konstrukce FV elektrárny na ploché střeše

Výhody

• Kompletní konstrukční prvek obsahuje příslušenství k upevnění nosníků.
• Sklon rámu lze nastavit.
• Umožňuje usazení panelů na šíř i na výšku.
• Materiál propůjčuje rámům dlouhou životnost a vynikající korozivzdornost.

Trojúhelníkový rám je předmontovaný polohovatelný konstrukční prvek, který se používá k realizaci FV elektrárny na plochých střechách. Z výpočtu zatížení a únosnosti použitého nosníku se stanoví potřebný počet rámů, které se pospoujují nosníky, na které se dále upevňují FV panely jako na šikmých střechách. Konstrukce získá prostorovou tuhost upevněním hliníkového táhla BP AL na zadní podpěry rámů.

Aplikace

Vhodný pro:

• Ploché střechy
• Uspořádání FV panelů do řady na šířku i na výšku

Technické údaje

Váha: 2.05
Utahovací moment: 10 [N·m]
Průměr otvoru: 9 [mm]
Průřez profilu: 3.78 [cm²]
Rozměr klíče: 13 [mm]
