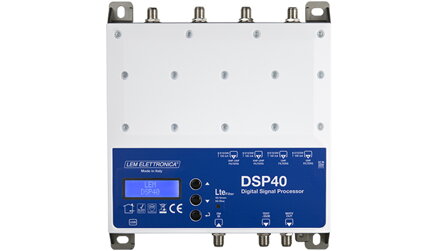

DSP 40 LEM Elettronica zesilovač/měnič 5xvstup/ 50dB/ 120dB

Hlavní vlastnosti

• 4 programovatelné vstupy VHF/UHF obsahující celkem 32 digitálních filtrů.
• Vybavený také vstupem pro FM.
• Vysoká selektivita s možností kanálové konverze (měnič frekvencí).
• Vysoká výstupní úroveň až 120 dBµV.
• Zesílení až 50 dB.
• Funkce Auto-tunning - automatické nastavení úrovní všech výstupních signálů na naprogramovanou hodnotu.
• Volitelné LTE filtry - výběr v menu - Nic (celé pásmo) / 4G / 5G.
• Kanálové měniče v každém vstupu 8 - spolu 32.
• Rychlé programování  na jednotce, pomocí tabletu nebo smartphonu Android.
• 24 číslicový LCD displej.
• Ochrana vstupů UHF proti vlivu 4G/5G LTE SAW filtry 470 -694/790 MHz.
• Stejný chipset jako Johanson 6700, ale lepší parametry.
• Monitorování úrovně a kvality výstupního signálu DVB-T a DVB-T2.
• Nízká spotřeba elektrické energie (max. 16 W).
• Nízká provozní teplota, provoz bez ventilátoru.
• Kvalitní šasi ZAMAK (slitina zinku), které zaručuje maximální stínění proti vnějšímu rušení.
• Možnost uzamčení konfigurace pomocí hesla.
• Velmi malé rozměry (192 x 217 x 37 mm).
• Externí, snadno vyměnitelný napájecí zdroj.


Programování zesilovače

Nepotřebujete žádný programátor! Všechna nastavení můžete provádět přímo na hlavní jednotce pomocí tlačítek na čelním panelu. Hodnoty a nastavení bodou zobrazeny na podsvíceném LCD displeji

Programování pomocí PC nebo tabletu/mobilu

Nastavení lze provádět pohodlně také přes PC (Windows) nebo tablet/mobil (Android). Grafické rozhraní je velmi intuitivní a přehledné a urychlí vám práci s instalací tohoto zařízení. Veškerá nastavení lze zálohovat a použít pro další aplikace. Konfiguraci lze případně i vytisknout.

Minimální požadavky na PC

• PC Windows kompatibilní s USB interface, procesor 800 MHz nebo vyšší, RAM alespoň 256 MB, USB A-B kabel.

Přepínání LTE 4G/5G pásma

Zesilovač umožňuje nastavit (přepnout) LTE filtr pro LTE700 (5G) pásmo nebo LTE800 (4G) pásmo, případně jej úplně vypnout.

• 4G LTE 800 - od 470 do 790 MHz, což je 21. až 60.kanál.
• 5G LTE 700 - od 470 do 694 MHz, což je 21. až 48.kanál. Má být do roku 2021 uvolněno pro vysokorychlostní mobilní sítě.
• Úplné vypnutí LTE filtru - od 470 do 862 MHz, což je od 21. do 69.kanálu.

Technické parametry

• 2x vstup UHF: 470... 694/790 MHz
• 2x vstup BIII-DAB/UHF: 170... 240 MHz
• 1x vstup FM: 40... 108 MHz
• 1x výstup
• 1x testovací výstup (-30dB)
• Snadné nastavení přes PC (Windows) nebo mobil/tablet (Android)
• Celkový počet programovatelných filtrů Tpx: 32 (lze libovolně přiřadit k programovatelným vstupům)
• Počet kanálů na filtr: 1... 2
• AGC rozsah (automatické řízení zesílení): 40 dB
• Selektivita progr. vstupu: 35 dB (± 1 MHz)
• Nastavení útlumu na vstupu BIII-DAB/UHF: 0... -20 dB
• Nastavení útlumu na vstupu FM: 0... -30 dB
• Vstupní úroveň UHF: 40... 110 dBµV
• Vstupní úroveň BIII/DAB: 40... 110 dBµV
• Vstupní úroveň FM: 35... 90 dBµV
• VHF zesílení: 40 dB
• UHF zesílení: 50 dB
• Max.výstupní úroveň: 120 dBµV (IM3 DIN 45004B - 60 dBc)
• Zpětný útlum IN/OUT: >12 dB
• Napájení předzesilovače VHF-UHF vstupy: 12V / 200 mA nebo 24 V / 100 mA
• USB konektor pro programování a upgrade: 1.0 / 2.0 typ B
• Stupeň krytí: IP20
• Konektory: F konektor
• Napájení: 230 VAC +/-20% (externí napájecí zdroj DC 20 Volt 2,25A)
• Příkon: 16 W max.
• Provozní teplota: -5... 50°C
• Rozměry: 192 x 217 x 37 mm
• Hmotnost: 1,35 kg

Balení obsahuje

• 1x Zesilovač LEM DSP 40
• 1x Napájecí adaptér 20V DC / 2,25A
• 1x Flexo kabel k napájecímu adaptéru
• 1x Montážní sadu (4x vrut, 4x hmoždinka)
• 1x Anglický manuál
